高含水（20-90%）油水混合液在管線內流動時，因油、水密度的差異而導致油、水嚴重分離，此時若取樣，即便在取樣探頭上游加裝靜態混合器等攪拌裝置，也無法取到有代表性的試樣。

ZHYQ-Ⅱ-GS型高含水原油自動取樣器采用旋轉探頭結構，雙進油口對稱布局，取樣時探頭在管內轉動，兩個進油口相對液流而言做上下往復移動，所取試樣含蓋管頂至管底全部油層，由傳統的點樣變?yōu)槿珜訕樱平饬擞绊懜吆茌斣妥詣?dòng)取樣的瓶頸難題。

一、設備構成

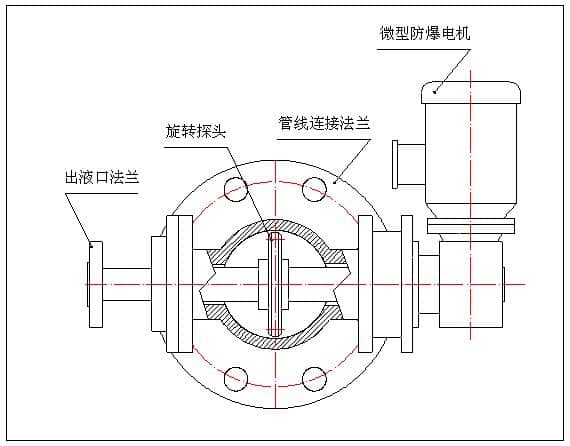

1、旋轉探頭組件：由微型防爆電機、旋轉探頭、傳動構件、殼體件等組成，電機功率不大于0.2KW。

2、過濾器：快拆式結構，清洗濾芯方便快捷。

3、磁力循環泵：泵頭材質不銹鋼，功率0.37KW。

4、放樣電磁閥：電源DC24V。

5、工藝管閥件：不銹鋼球閥、不銹鋼管線等。

6、防爆控制箱：內置西門子PLC、線路板、控制元器件等。

7、撬裝機柜：落地式固定，不銹鋼外殼。高*寬*深=1200*600*700。

二、工作原理

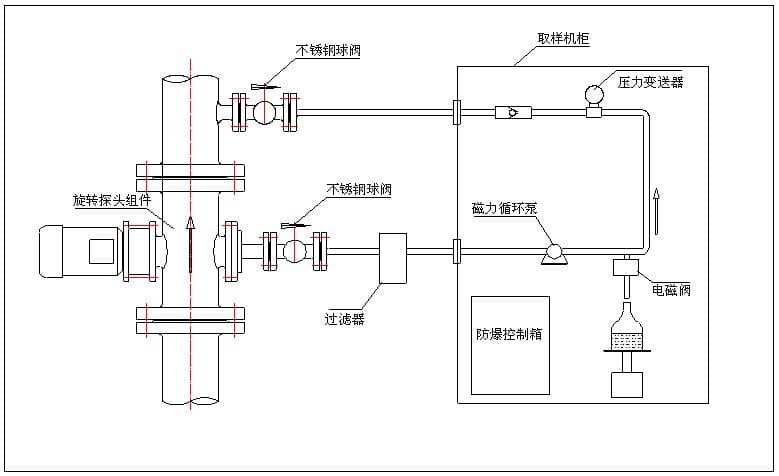

   設備工作原理圖

設備采集子樣時，旋轉探頭組件的微型電機啟動，帶動探頭旋轉，同時循環泵啟動，油品自旋轉探頭的兩個對稱進油口混流后進入取樣機柜，經由返油回路返回到輸油管線。當取樣機柜工藝管線內的死油被全部置換后，放樣電磁閥打開，并保持一定時間后自動關閉，完成一個子樣的采集。之后自動停止探頭旋轉和自動停止循環泵工作。

每次采集子樣時，PLC采集壓力變送器的壓力信號，根據壓力的大小計算出放樣電磁閥需打開的時間，以此保證壓力波動下子樣體積的恒定。

三、性能指標

1、適應油品含水10-90%。

2、采集時間比例樣。做樣時間設置：2-24小時。

3、試樣采集量設置（旋鈕）：60-1500毫升。

4、公稱壓力：2.5MPa。

5、工作電源：AC380V/1.5KW。

6、防爆標示：dⅡBT4。

7、環境條件：室內安裝，環境溫度5-40℃。

四、安裝尺寸

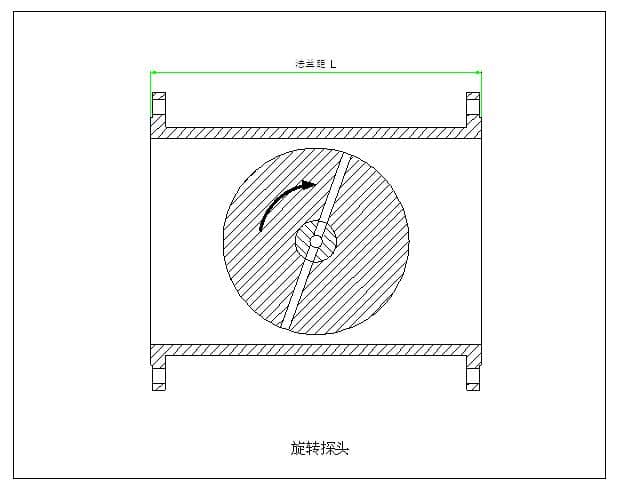

1、旋轉探頭組件法蘭距（見附圖）

2、取樣機柜

1)機柜外形尺寸：1200*700*600

2)地腳孔：652*400,4-Φ12。

3）防爆箱電源線進口：G3/4內螺紋。

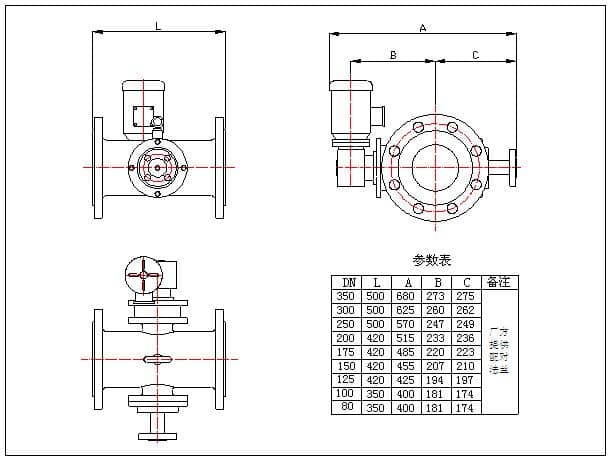

  管件安裝尺寸圖

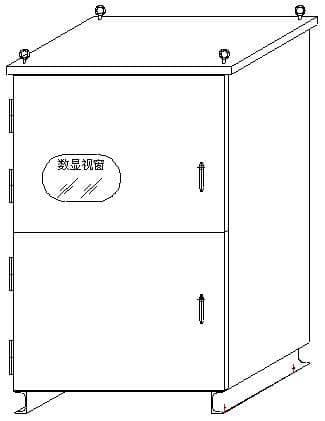

取樣器外形圖

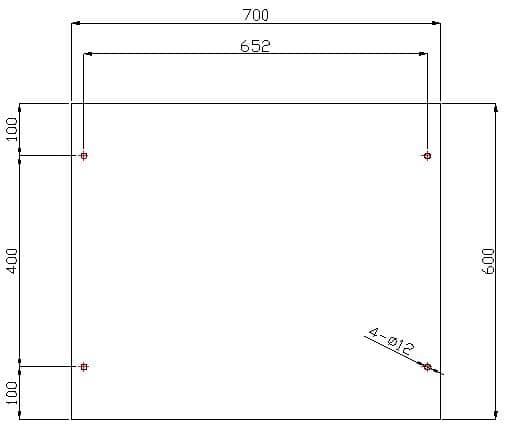

地腳孔尺寸圖
